说说阻焊桥的那些事
来源: | 作者:yifandianzi | 发布时间: 1645天前 | 963 次浏览 | 分享到:
关于PCB阻焊桥的间距问题,大家一直比较纠结,这期文章我们来做一个像太阳的话题,去晒晒大家心中的迷茫。

关于PCB阻焊桥的间距问题,大家一直比较纠结,这期文章我们来做一个像太阳的话题,去晒晒大家心中的迷茫。

  PCB的阻焊(solder mask,简称SM),PCB线路制作完成后通常要印阻焊,因为线路板通常用的油墨颜色为绿色,占PCB行业的90%以上,所以阻焊也被称之为绿油。那么阻焊的作用有哪些呢?如下:
阻止焊接时线路焊盘桥接短路。
减少非焊接区域的焊锡损耗。
提供永久性的电气环境和抗化学防护层,防止板面受潮和外来损伤。
还有一点是从审美的角度来说,让PCB穿上华丽的衣裳,使PCB更加美观漂亮。

  阻焊油墨从感光性能来区分的话分为感光性油墨和非感光性油墨,我们常用的为感光性油墨。

以下为阻焊制作的大概流程:


  通常的阻焊油墨颜色为绿色,其它颜色的油墨有白色,黑色,蓝色,红色,紫色和黄色等。根据制作时的难易程度,我们把它分为:
常用级为绿色,黑油为最难操作级,这两种油墨颜色以外的我们叫杂色油墨。(中性级别)
在开始阻焊的DFM案例之前,我们先要了解几个概念,如下:

开窗:也就是PCB成品以后板上露铜的部分,即不盖油墨部分。


线:盖线指阻焊油墨盖住线路部分的大小及多少。阻焊开窗过大,盖线距离过小在生产过程中就会造成露线亮铜。


开通窗就是两个焊盘中间没有印上阻焊油墨。


阻焊桥:也叫绿油桥,就是元件的一个开窗到另一个开窗之间的绿油就是阻焊桥,一般指比较密集的IC。


  嘿嘿,阻焊桥是不是听着高大上,看到很失望。阻焊桥的作用就是防止焊接时焊料流动,防止器件连锡短路等。


  通常为了防止焊接连锡短路,我们都要保证焊盘的阻焊桥。我们常规的绿油阻焊桥是多少呢。目前我司的工艺能力为3mil(成品铜厚1OZ)。焊盘的开窗通常为2mil,那么根据上面的数据,就能计算出我们设计原稿的焊盘间距为焊盘两边开窗2mil+3mil(阻焊桥宽度)+2mil=7mil。


  因为油墨对曝光时能量要求不同,除了绿油和黑油以外其它油墨的阻焊桥为焊盘两边开窗2mil+3.5mil(阻焊桥宽度)+2mil=7.5mil。设计时原稿焊盘间距为7.5mil。


  PCB行业内,有人说黑色油墨炫,黑色油墨酷,不管这种瞎忽悠的说法正确与否,但是通常PCB工厂做黑色油墨都想哭。因为黑色油墨在曝光工序对紫外光的能量吸收特别强。(相信在夏天穿过黑色衣服的人,对此点感触比较深。)通常黑色油墨的阻焊桥需要做到4mil,甚至目前有些工厂因设备和工艺能力的限制,现在的黑油桥还在5-6mil的制程能力上徘徊。所以有黑油桥的焊盘间距为焊盘两边开窗2mil+4mil(阻焊桥宽度)+2mil=8mil。



因为黑油桥的制程能力限制,我司给客户发出了如下的工程确认。
因为原稿焊盘间距为7mil,要求颜色为黑色油墨,我司无法保证阻焊桥。


建议:


A :不保留阻焊桥,按开通窗处理,接受焊接时有连锡短路的风险。

B:缩小焊盘的宽度,保证阻焊桥。

以上建议请选择一点。

客户收到工程确认邮件后不久就打来了电话。

“您好,贵司的阻焊桥制程能力是多少呀, 上次我在其它家做绿色油墨,都没有收到关于阻焊桥的问题,此次资料什么都没改,只是把油墨颜色改成黑色阻焊,贵司就无法保证阻焊桥,贵司的工艺能力有点差呀。”


我“……”


  真是人在屋中坐,祸从天上降。好在客户比较开明,抱怨归抱怨,听了我们的详细解释后,内心释然,从可靠性和加工能力方面考虑,接受了改小焊盘宽度尺寸,保证阻焊桥,从而保证了板子顺利下线。

那么以此为背景,就有了下面的案例。

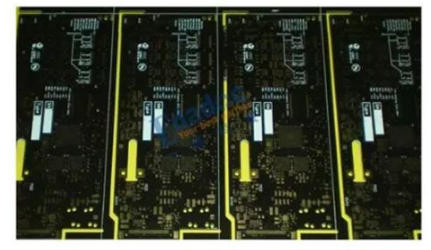

客户设计焊盘原稿间距为7mil,要求阻焊颜色为黑色
